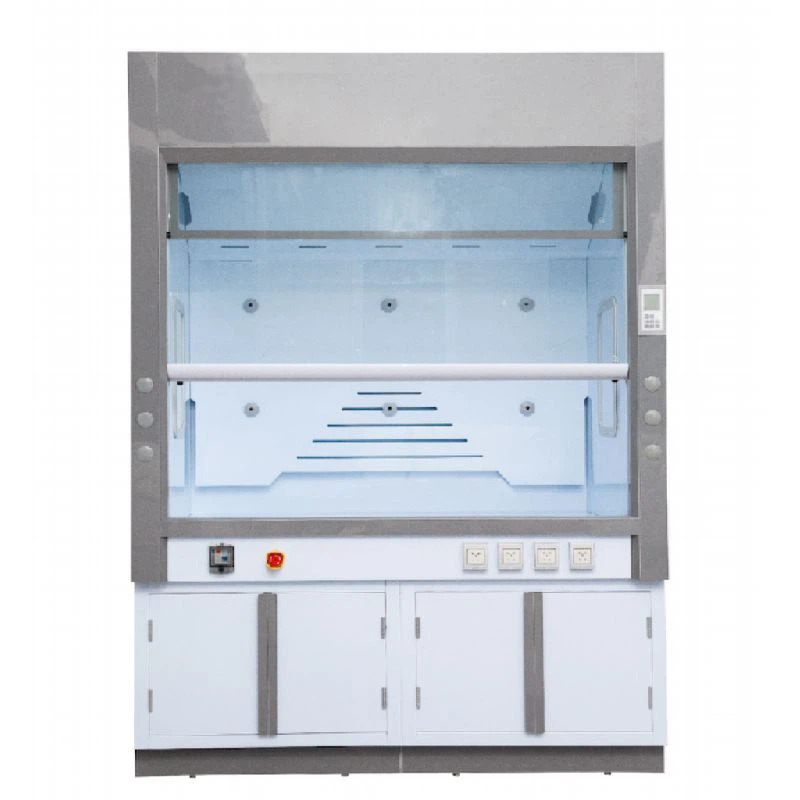

Campana extractora de cajones
Las campanas extractoras de la serie P2 están diseñadas para satisfacer las necesidades de diversas industrias, desarrolladas según las normas americanas ASHRAE 110-2016, SEFA 1-2020, SEFA 8M-2020, norma europea EN14175-3 , los estándares chinos JB/T 6412-1999 y JG/T 222-2007, y el estándar de la industria T/SLEA 0011-2023.
- Introducción del producto
Las campanas extractoras de la serie P2 están diseñadas para satisfacer las necesidades de diversas industrias, desarrolladas según las normas americanas ASHRAE 110-2016, SEFA 1-2020, SEFA 8M-2020, norma europea EN14175-3 , los estándares chinos JB/T 6412-1999 y JG/T 222-2007, y el estándar de la industria T/SLEA 0011-2023.
El rendimiento de seguridad es probado y certificado por instituciones externas autorizadas.
El gabinete presenta un diseño de estructura modular dividida, lo que permite combinaciones de colores de dos tonos para mejorar su atractivo estético y satisfacer las diversas preferencias de los clientes.
Un diseño de gabinete multifuncional permite que los marcos laterales acomoden servicios adicionales como tuberías y componentes de agua, gas y electricidad, lo que hace que el mantenimiento y las reparaciones sean más convenientes.
La campana extractora multifuncional P2 alcanza una velocidad frontal de 0.3–0.5 m/s, lo que ahorra un 30 % más de energía en comparación con las campanas extractoras tradicionales.
El gabinete está hecho de material de polipropileno de 8 mm/10 mm con excelente resistencia a ácidos y álcalis, adecuado para la mayoría de ambientes ácidos y alcalinos fuertes a temperatura ambiente.
El diseño de estructura en H, fabricado mediante mecanizado CNC y soldado en una sola pieza, garantiza estabilidad estructural y durabilidad.
El gabinete está diseñado con un ensamblaje sin tornillos para mejorar su vida útil y prevenir la corrosión y el óxido en ambientes altamente corrosivos, evitando fallas estructurales.
El sistema de flujo de aire presenta un diseño graduado en forma de pirámide, que optimiza la dinámica de fluidos para reducir el flujo de aire y al mismo tiempo mantiene bajas tasas de fuga, lo que garantiza la seguridad del personal del laboratorio.
La hoja móvil incluye un tirador de PVC integrado y cristal de seguridad templado de 5 mm, lo que mejora la resistencia a la corrosión de la hoja.
La correa de transmisión utiliza correas síncronas de poliuretano con núcleo de acero de alta resistencia importadas para un funcionamiento suave con un ruido mínimo, superando a los sistemas de cables de acero tradicionales y extendiendo la vida útil del sistema de transmisión.
La parte superior del gabinete está equipada con un dispositivo de alivio de presión a prueba de explosiones, que brinda protección en emergencias y minimiza las lesiones causadas por accidentes.
El gabinete incluye un sistema de protección contra fugas para evitar accidentes eléctricos causados por errores del usuario.
Un botón de parada de emergencia es estándar, lo que permite a los usuarios apagar el suministro de energía del gabinete en situaciones urgentes, protegiendo al personal y al equipo.
El gabinete está equipado con una caja impermeable IP67 para proteger aún más los componentes eléctricos y mejorar la seguridad del usuario.
Un sistema de iluminación LED proporciona una iluminación superior a 500 lux, lo que garantiza una visibilidad clara para los usuarios.
El gabinete base está construido con un diseño soldado integrado capaz de soportar 300 kg, lo que mejora la capacidad de carga y la estabilidad, ideal para albergar instrumentos y equipos grandes.
Las bisagras y manijas del gabinete base están hechas de plástico de ingeniería ABS, lo que ofrece resistencia al impacto, resistencia al calor, resistencia a bajas temperaturas y resistencia química.
Las manijas de las puertas del gabinete bajo están hechas de material de polipropileno de 8 mm de dos tonos con plegado y soldadura integrados. Los tornillos de nivelación ajustables (30 mm de diámetro, ajustables hasta 30 mm de altura) están ubicados en la base del gabinete.
Se incluye una campana de recolección de condensado de nuevo tipo, que reduce la resistencia al flujo de aire en comparación con las campanas tradicionales y mejora la dinámica de fluidos para un funcionamiento más suave.
|
Especificaciones técnicas |
|||
|
Estructura principal |
Estructura de marco interno/con montaje modular opcional (agua/electricidad/gas/control/medición/control inteligente VAV, etc.) |
||
|
Opciones de revestimiento |
Tablero cerámico/tablero anticorrosión/tablero resistente al agua/tablero de acero inoxidable/tablero de aluminio/tablero de fibra de vidrio |
||
|
Material de la encimera |
Pantalla táctil/control remoto/aplicación móvil/control en la nube |
||
|
Faja corredera |
Hoja corredera vertical, cristal de seguridad de 5 mm, altura de apertura regulable. |
||
|
Sistema de suministro de energía |
AC220V, 10A, 4 enchufes. |
||
|
Sistema de iluminación |
Luz LED triple prueba con iluminación de 500lx. |
||
|
Opciones de gabinete base |
Opciones: Gabinete ácido-álcali, gabinete a prueba de explosiones, gabinete móvil, gabinete de líquidos residuales, gabinete de desechos sólidos, gabinete de almacenamiento de gases de escape. |
||
|
Protección de seguridad |
Limitador de altura de puerta, ventilación a prueba de explosiones, protección contra fugas, escape de emergencia, botón de parada de emergencia, hoja anti-pellizco, sistema de esterilización. |
||
|
Modelo |
BC-MC12 |
BC-MC15 |
BC-MC18 |
|
Dimensiones externas |
1200x850x2350mm |
1500x850x2350mm |
1800x850x2350mm |
|
Dimensiones internas |
1100x650x1200mm |
1400x650x1200mm |
1800x850x2350mm |
|
Altura de apertura |
850 milímetros |
||
|
Peso del gabinete |
240 kilogramos |
280 kilos |
350 kilogramos |
|
Diámetro de la campana extractora |
250 milímetros |
||
|
Distancia desde el centro del capó de escape al panel trasero |
250 milímetros |
||
|
Velocidad de la cara |
0.3-0.5 m/s |
||
|
Volumen de escape |
540-990 m³/h |
702-1170 m³/h |
864-1440 m³/h |
|
Presión estática interna |
<50 Pa |
||
|
Tasa de fuga |
Estándar europeo:<0.01 ppm Estándar americano:<0.05 ppm |
||
|
Soluciones de integración |
|||
|
Puntos de función |
Sistema de agua, sistema de gas, sistema eléctrico de baja tensión. |
||
|
Opciones de gabinete |
Walk-in, de bajo perfil, combinado, compensación de aire, ácido perclórico, purificación ISO Clase 100, tipo sin ductos. |
||
|
Integración de equipos |
Sistema de escape purificado, sistema de aire fresco purificado, sistema de compensación de aire, sistema de vacío localizado, sistema de circulación de enfriamiento, sistema automático de extinción de incendios, sistema de refrigerador de baja temperatura. |
||
|
Funciones de control |
Detección de presión de aire, monitoreo de temperatura, monitoreo de flujo de aire, detección infrarroja, ajuste automático de hoja, hoja anti-pellizco, interruptor de codo, interruptor de pie, control remoto. |
||
